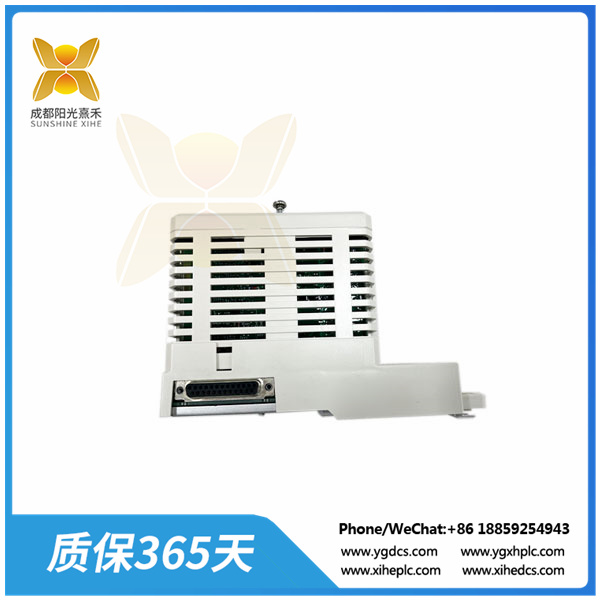

BC810K02 3BSE031155R1 | 控制器 | GBT FS450R17KE3/AGDR-72C

　　型號：BC810K02 3BSE031155R1

　　類別：MPS111機箱電源

　　成色：全新/非全新

　　質保：一年

　　快遞：順豐/德邦

　　尺寸

　　寬度 59毫米(2.9英寸)

　　高度 185毫米(7.3英寸)

　　深度 127.5毫米(5.0英寸)

　　重量(包括底座) 1.5 千克(3.31 磅)(BC810K02包)

　　基本信息

　　貨號 3BSE031155R1 (BC810K02)

　　冗余 是的

　　高完整性 是的

　　性能 支持熱插拔

　　BC810 單元由兩個基本部件組成：基板 (TP857) 和電源/邏輯板。底板是 CEX-Bus 和外部電源的連接器所在的位置。它通過外殼的金屬部件接地到 DIN 導軌。該板還帶有外部電源投票二極管和保險絲。電源和邏輯板包含+3.3 V轉換器、邏輯、CEX-Bus互連驅動器以及互連電纜連接器。

　　BC810 可與 PM857、PM861A、PM862、PM863、PM864A、PM865、PM866、PM866A、PM867 和 PM891 一起使用。

　　在具有兩個互連的 BC810 和主/備份 CPU 對的全冗余系統中，BC810 支持在線更換 CPU 基板，而不會干擾 CEX 流量。如果必須更換 BC810，則連接到連接的 CEX 網段的所有流量都將停止。

　　CEX-Bus用于擴展帶有通信接口單元的板載通信端口。也可以在 CEX-Bus 上使用冗余通信接口。CEX-Bus 互連單元 BC810 用于通過將 CEX-Bus 劃分為單獨的段來提高 CEX-Bus 的可用性。這提高了具有冗余通信接口的系統的可用性。

　　特點和優勢

　　? 支持冗余通信接口單元。

　　? 支持在線更換CPU。

　　? 外部電源。

　　Model: BC810K02 3BSE031155R1

　　Category: MPS111 Chassis power supply

　　Finish: New/not new

　　Warranty: One year

　　Express: SF Express/Debon

　　dimension

　　Width 59 mm (2.9 in)

　　Height 185 mm (7.3 in)

　　Depth 127.5 mm (5.0 in)

　　Weight (including base) 1.5 kg (3.31 lb) (BC810K02 pack)

　　Basic information

　　Item No. 3BSE031155R1 (BC810K02)

　　Redundant Yes

　　High integrity Yes

　　Performance Support for hot swap

　　The BC810 unit consists of two basic components: the substrate (TP857) and the power/logic board. The backboard is where the connectors for the CEX-Bus and the external power supply are located. It is grounded to the DIN rail through the metal parts of the housing. The board also has an external power voting diode and fuse. The power and logic board contains the + 3.3V converter, logic, CEX-Bus interconnect drivers, and interconnect cable connectors.

　　The BC810 can be used with PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867, and PM891.

　　In a fully redundant system with two interconnected BC810 and primary/backup CPU pairs, the BC810 supports online CPU baseboard replacement without interfering with CEX traffic. If the BC810 must be replaced, all traffic connected to the connected CEX network segment will stop.

　　The CEX-Bus is used to extend the onboard communication port with a communication interface unit. Redundant communication interfaces can also be used on CEX-Bus. The CEX-Bus interconnect unit BC810 is used to improve the availability of the CEX-Bus by dividing the CEX-Bus into separate segments. This improves the availability of systems with redundant communication interfaces.

　　Characteristics and advantages

　　? Supports redundant communication interface units.

　　? Support online CPU replacement.

　　? External power supply.
