產品概述

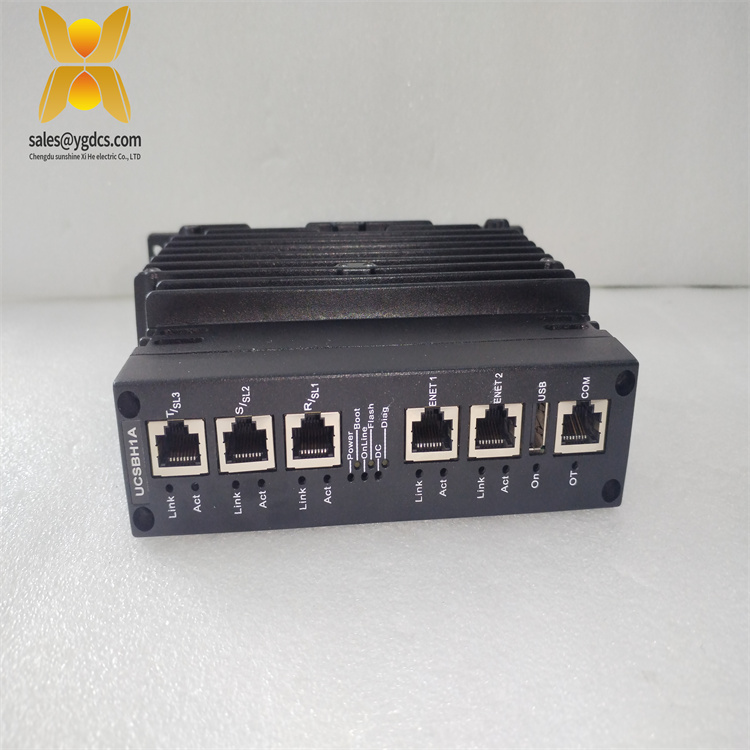

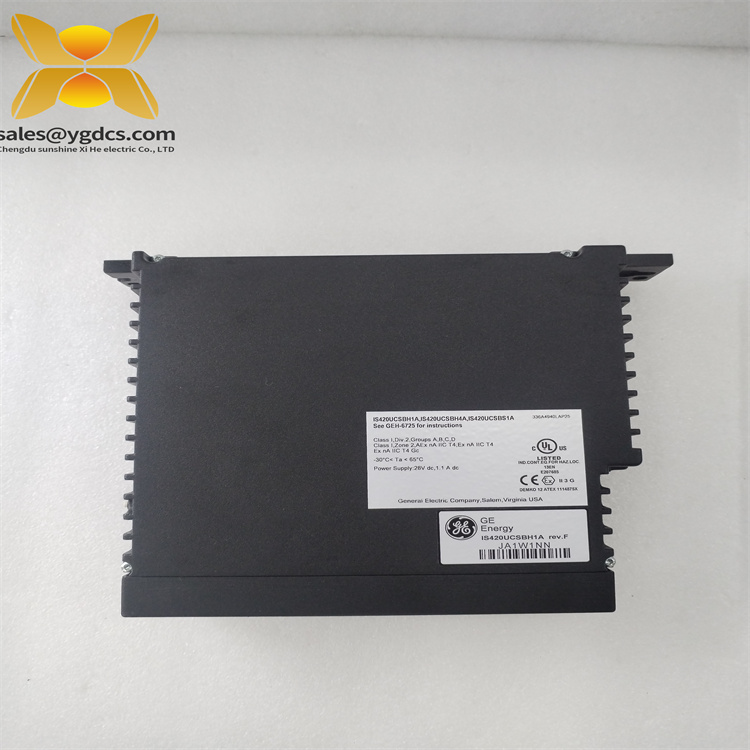

GE IS420UCSBH1A是通用電氣（GE）基于 Mark VIe 控制系統研發的高性能中央控制處理模塊，在工業自動化控制系統中占據核心地位。該模塊本質上是一個集成度極高的工業級計算機系統，搭載 PowerPC 750GX 處理器，配備 256MB DDR 內存與 512MB 閃存，能夠快速執行復雜的控制算法與邏輯程序。GE IS420UCSBH1A通過多個以太網接口實現高速數據通信，支持與系統內各類輸入輸出模塊、傳感器及執行機構的無縫連接，可精準處理和傳輸控制指令與設備運行數據，確保自動化系統穩定、高效運行，是構建現代化工業自動化體系的關鍵組件。

技術規格

參數名稱	參數值
產品型號	IS420UCSBH1A
制造商	通用電氣（GE）
產品類型	中央控制處理模塊
處理器	PowerPC 750GX，主頻 667MHz
內存配置	256MB DDR SDRAM，512MB 閃存
操作系統	QNX Neutrino 實時操作系統
通信接口	2 個 10/100BaseTX 以太網端口（用于用戶數據高速公路 UDH 連接）、3 個 10/100BaseTX 以太網端口（用于板載 I/O 網絡 IONet 連接）
電源要求	直流 18 - 32V
工作溫度	0℃ - 65℃
存儲溫度	-40℃ - 85℃
相對濕度	5% - 95%（無冷凝）
安裝方式	符合 CPCI 標準，適用于標準 CPCI 機柜安裝
物理尺寸	約 167mm×100mm×30mm（長 × 寬 × 高）
防護等級	IP20（室內安裝）

主要特點和優勢

高性能運算能力：GE IS420UCSBH1A憑借 667MHz 的 PowerPC 750GX 處理器，可快速處理大量復雜數據，無論是多變量控制算法，還是實時數據分析，都能高效完成，滿足工業自動化對系統響應速度的嚴苛要求。
穩定可靠的系統架構：運行 QNX Neutrino 實時操作系統，具備強大的多任務處理能力與高穩定性，能夠在長時間高負荷運行下保持系統不卡頓、不崩潰，保障工業生產的連續性，降低因系統故障導致的停機風險。
靈活的通信配置：多個以太網端口支持不同功能的通信需求，通過 UDH 端口可實現與上位機、人機界面的高速數據交互；IONet 端口則確保與底層 I/O 模塊的穩定連接，方便系統集成與擴展，輕松適配不同規模的工業自動化項目。

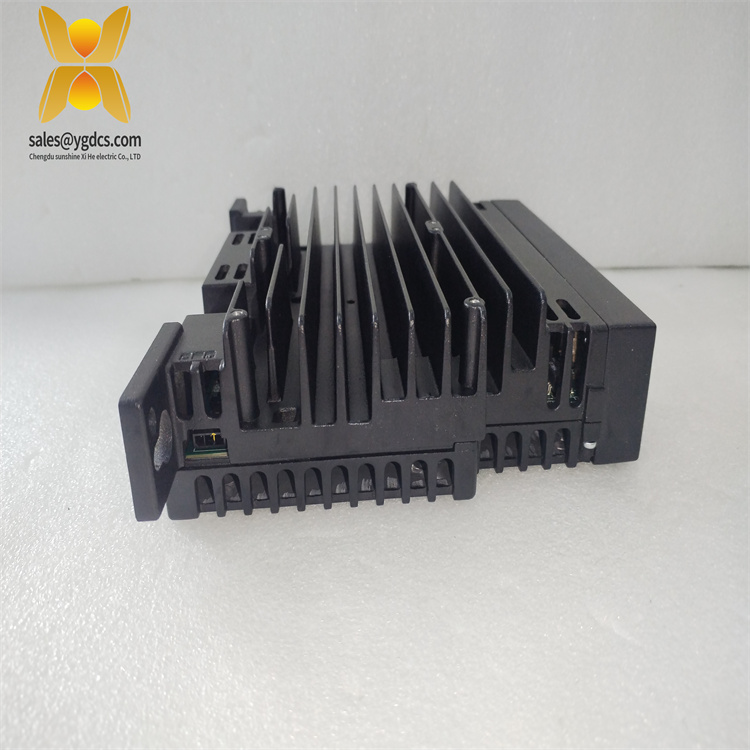

堅固耐用設計：采用無風扇設計，減少機械故障點，適應高溫、高粉塵等惡劣工業環境；CPCI 標準的安裝方式，確保模塊在機柜中穩固安裝，抗震性能良好，可有效抵御工業現場的振動干擾。

應用領域

電力能源行業：在燃氣輪機、蒸汽輪機發電控制系統中，GE IS420UCSBH1A實時監測設備運行參數，精準調節發電功率，保障電力穩定供應；同時也適用于風力發電場的風機控制與能源管理系統，優化發電效率。
石油化工行業：應用于石油煉化裝置、化工生產流程的自動化控制系統，對反應釜溫度、壓力、流量等關鍵參數進行實時控制與監測，確保生產過程安全、高效，避免事故發生，提高產品質量與產量。
制造業自動化：在汽車制造、電子設備生產等自動化生產線中，GE IS420UCSBH1A協調機械臂、傳送帶、檢測設備等協同工作，實現生產流程的精準控制，提升生產自動化水平與產品一致性。
軌道交通行業：用于地鐵、高鐵等列車的牽引控制系統、信號控制系統，保障列車運行安全、穩定；同時也可應用于車站的機電設備監控系統，實現對通風、照明、電梯等設備的智能化管理。

安裝與維護

安裝前準備：安裝GE IS420UCSBH1A前，需確保 CPCI 機柜已穩固安裝，內部清潔無雜物。檢查機柜供電系統，確認直流電源在 18 - 32V 范圍內且接地良好。佩戴防靜電手環，使用專用工具將模塊平穩插入 CPCI 機柜的對應插槽，確保模塊與插槽接觸緊密，依次連接各以太網接口線纜，注意接口方向正確，避免損壞接口。
維護建議：定期查看GE IS420UCSBH1A模塊上的狀態指示燈，判斷設備運行是否正常，若出現異常閃爍或熄滅，及時參考產品手冊排查故障。每季度使用無塵壓縮空氣清理模塊表面灰塵，防止積塵影響散熱性能。定期備份模塊內的程序與數據，避免因意外情況導致數據丟失。若模塊出現故障，建議聯系 GE 專業技術人員進行檢修，切勿自行拆卸，以免造成不可逆損壞。

產品保障

通用電氣對GE IS420UCSBH1A提供全方位產品保障。產品嚴格遵循國際質量標準生產，出廠前經過高溫老化測試、性能測試等多道嚴苛工序，確保品質可靠。自產品交付起，提供 18 個月質保服務，質保期內若因產品質量問題出現故障，GE 將免費維修或更換。此外，GE 擁有專業的全球技術支持團隊，7×24 小時響應客戶需求，可通過遠程診斷、現場服務等方式，快速解決產品使用過程中遇到的技術難題，讓客戶使用IS420UCSBH1A無后顧之憂。
