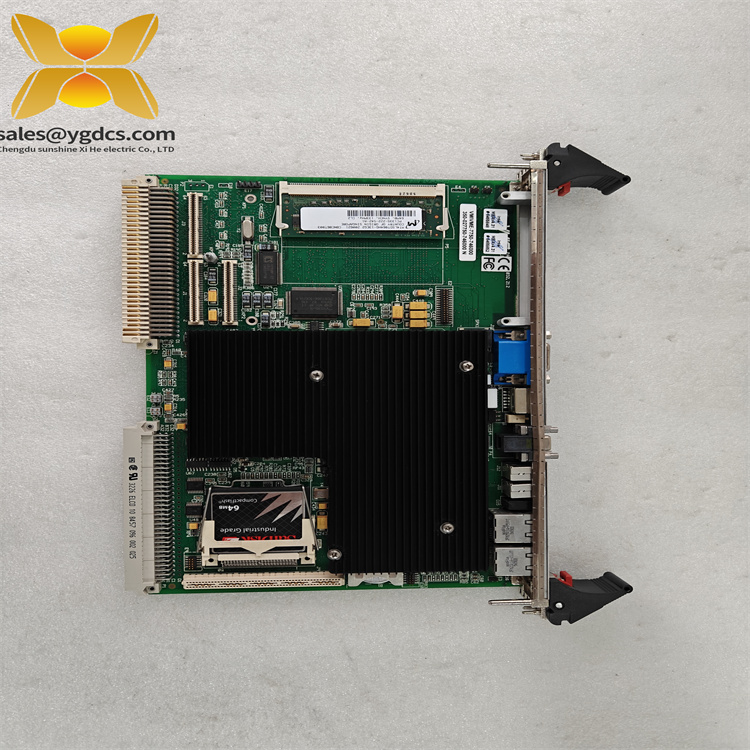

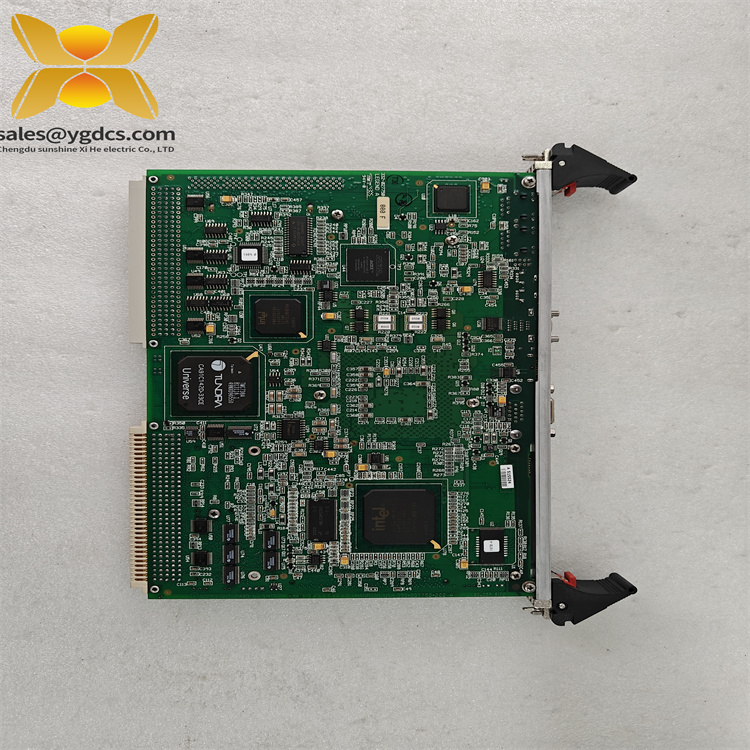

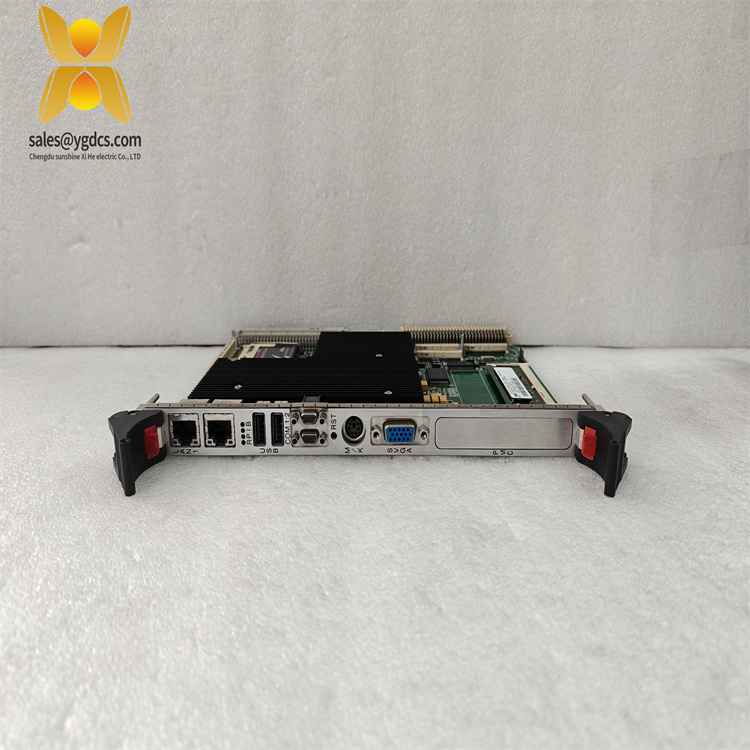

GE MVME55006E-0163 VMEbus 單板計算機
產品概述
GE MVME55006E-0163 是通用電氣（GE）與艾默生（Emerson）聯合開發的高性能 VMEbus 單板計算機，屬于 GE 工業自動化解決方案中的核心計算平臺。該產品基于摩托羅拉（Motorola）經典的 MVME5500 系列架構，專為工業自動化、國防航空航天及醫療成像等領域設計，提供可靠的實時控制與數據處理能力。作為 VMEbus 標準的標桿產品，GE MVME55006E-0163 采用 PowerPC MPC7457 處理器（1 GHz 主頻），集成 512 KB L2 緩存與 2 MB L3 緩存，配合 Altivec 協處理器，可高效處理復雜算法與數據密集型任務。其雙獨立 64 位 PCI 總線支持 33/66 MHz PMC 模塊擴展，結合千兆以太網與雙串口設計，可無縫接入 SCADA、DCS 及工業物聯網（IIoT）系統，實現從邊緣計算到云端的數據交互與控制協同。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | GE MVME55006E-0163 |
| 制造商 | 通用電氣（GE） |
| 產品類型 | VMEbus 單板計算機 |
| 處理器 | PowerPC MPC7457 @ 1 GHz |
| 內存 | 512 MB ECC SDRAM |
| 存儲 | 32 MB + 8 MB 板載閃存 |
| 通信接口 | 千兆以太網 ×1，10/100BaseTX×1，RS-232×2 |
| PCI 總線 | 雙 64 位，33/66 MHz |
| PMC 擴展 | 支持雙 PMC 模塊（66 MHz） |
| 工作電壓 | +5V DC ±5% |
| 工作溫度 | -40℃至 + 85℃ |
| 安裝方式 | 6U VMEbus 標準板卡 |
| 尺寸 | 233.35 mm × 160.02 mm |
| 認證標準 | IEC 61000-6-2/6-4 |
| 防護等級 | IP40（可選擴展至 IP65） |
主要特點和優勢
高性能計算核心：
GE MVME55006E-0163 搭載的 PowerPC MPC7457 處理器結合 Altivec 矢量處理單元，可實現每秒 20 億次操作（2 GIPS），適用于實時信號處理、工業機器人控制及航空電子系統等場景。其雙 PCI 總線架構支持獨立運行的 PMC 模塊，例如可同時接入高速數據采集卡與運動控制卡，實現多任務并行處理而不產生資源沖突。
GE MVME55006E-0163 搭載的 PowerPC MPC7457 處理器結合 Altivec 矢量處理單元，可實現每秒 20 億次操作（2 GIPS），適用于實時信號處理、工業機器人控制及航空電子系統等場景。其雙 PCI 總線架構支持獨立運行的 PMC 模塊，例如可同時接入高速數據采集卡與運動控制卡，實現多任務并行處理而不產生資源沖突。
靈活擴展與兼容性：
支持 VME64x 協議與 PMC-Sierra 擴展接口，可無縫兼容現有 VMEbus 系統。用戶可通過 GE Proficy 軟件配置 PCI 總線帶寬分配，并選擇 Modbus TCP、EtherCAT 等協議與上位機通信。例如，在半導體晶圓檢測設備中，GE MVME55006E-0163 可通過 PMC 模塊集成視覺處理算法，同時通過千兆以太網將檢測結果實時傳輸至 MES 系統。
支持 VME64x 協議與 PMC-Sierra 擴展接口，可無縫兼容現有 VMEbus 系統。用戶可通過 GE Proficy 軟件配置 PCI 總線帶寬分配，并選擇 Modbus TCP、EtherCAT 等協議與上位機通信。例如，在半導體晶圓檢測設備中，GE MVME55006E-0163 可通過 PMC 模塊集成視覺處理算法，同時通過千兆以太網將檢測結果實時傳輸至 MES 系統。
工業級可靠性設計：
采用無風扇散熱結構與寬溫設計（-40℃至 + 85℃），滿足石油鉆井平臺、軌道交通等惡劣環境需求。板載電源監控與看門狗電路可自動檢測異常并觸發復位，確保系統連續運行。此外，ECC 內存糾錯技術與閃存磨損均衡算法有效提升數據存儲的穩定性與壽命。
采用無風扇散熱結構與寬溫設計（-40℃至 + 85℃），滿足石油鉆井平臺、軌道交通等惡劣環境需求。板載電源監控與看門狗電路可自動檢測異常并觸發復位，確保系統連續運行。此外，ECC 內存糾錯技術與閃存磨損均衡算法有效提升數據存儲的穩定性與壽命。
應用領域
工業自動化：
在汽車生產線中，GE MVME55006E-0163 作為中央控制器，通過 PCI 擴展的運動控制卡實現機械臂精準定位，并結合千兆以太網與 PLC 系統協同完成焊接、裝配等工藝。其高實時性可確保多軸同步控制誤差小于 10 微秒。
在汽車生產線中，GE MVME55006E-0163 作為中央控制器，通過 PCI 擴展的運動控制卡實現機械臂精準定位，并結合千兆以太網與 PLC 系統協同完成焊接、裝配等工藝。其高實時性可確保多軸同步控制誤差小于 10 微秒。
國防與航空航天：
在雷達信號處理系統中，該單板計算機通過 PMC 模塊集成數字下變頻器（DDC），配合 PowerPC 的浮點運算能力，可實時處理高達 200 MHz 的射頻信號，滿足相控陣?yán)走_(dá)波束成形與目標識別需求。
在雷達信號處理系統中，該單板計算機通過 PMC 模塊集成數字下變頻器（DDC），配合 PowerPC 的浮點運算能力，可實時處理高達 200 MHz 的射頻信號，滿足相控陣?yán)走_(dá)波束成形與目標識別需求。
醫療成像：
在 MRI 設備中，GE MVME55006E-0163 作為重建引擎，利用 Altivec 協處理器加速傅里葉變換算法，將圖像重建時間從分鐘級縮短至秒級，顯著提升臨床診斷效率。
在 MRI 設備中，GE MVME55006E-0163 作為重建引擎，利用 Altivec 協處理器加速傅里葉變換算法，將圖像重建時間從分鐘級縮短至秒級，顯著提升臨床診斷效率。
相關產品
- GE MVME55006E-0161R：增強型版本，增加 2 個 USB 2.0 接口，適合需要外設擴展的工業自動化場景。
- GE MVME-IOX04：4 通道模擬量輸入模塊，可與GE MVME55006E-0163 配合實現高精度過程控制。
- GE PACSystems RX3i：模塊化 PLC 系統，通過 VMEbus 與GE MVME55006E-0163 共享數據，構建混合控制架構。
- GE Proficy Historian：數據管理軟件，可存儲GE MVME55006E-0163 采集的實時數據，支持趨勢分析與故障回溯。
安裝與維護
安裝前準備：
安裝GE MVME55006E-0163 前，需確認 VMEbus 背板符合 P1/P2 接口定義，并使用扭矩扳手緊固板卡螺絲（建議扭矩 0.8-1.2 N?m）。通過 GE 提供的硬件配置工具（如 MVME Configurator）檢查 PCI 總線阻抗匹配，確保信號完整性。
安裝GE MVME55006E-0163 前，需確認 VMEbus 背板符合 P1/P2 接口定義，并使用扭矩扳手緊固板卡螺絲（建議扭矩 0.8-1.2 N?m）。通過 GE 提供的硬件配置工具（如 MVME Configurator）檢查 PCI 總線阻抗匹配，確保信號完整性。
維護建議：
每季度使用壓縮空氣清理板卡表面灰塵，重點清除 PMC 插槽與散熱片間隙。建議每年執行一次內存自檢與閃存讀寫測試，通過 GE Proficy 軟件備份系統配置。若需更換 PMC 模塊，需在斷電狀態下操作，并使用防靜電手環避免靜電損傷。
每季度使用壓縮空氣清理板卡表面灰塵，重點清除 PMC 插槽與散熱片間隙。建議每年執行一次內存自檢與閃存讀寫測試，通過 GE Proficy 軟件備份系統配置。若需更換 PMC 模塊，需在斷電狀態下操作，并使用防靜電手環避免靜電損傷。
產品保障
GE 為GE MVME55006E-0163 提供36 個月原廠質保服務，覆蓋硬件缺陷與工藝問題。質保期內，GE 全球技術支持團隊（7×24 小時響應）可通過遠程診斷工具快速定位故障，并提供備件更換與現場服務。此外，用戶可訂閱 GE Predictivity?智能運維服務，通過 AI 算法分析設備運行數據，預測潛在故障并生成維護工單，最大化設備可用性。GE 還為企業客戶提供定制化培訓，幫助技術團隊掌握GE MVME55006E-0163 的高級編程與系統集成技巧。
選擇 GE MVME55006E-0163 ，以 VMEbus 架構的經典可靠性與 GE 工業物聯網技術的創新力，賦能關鍵任務場景的智能化升級
