產品概述

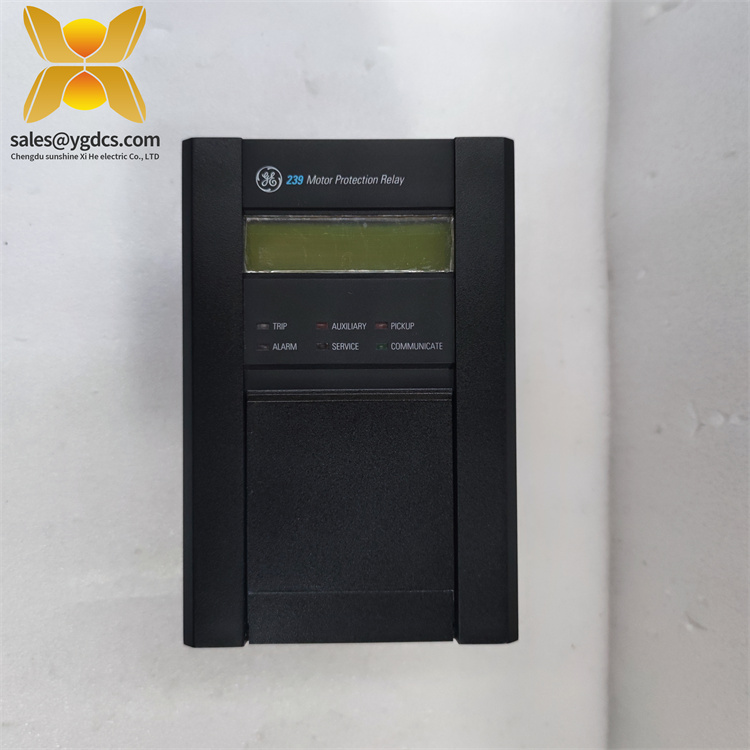

GE 239-RTD-AN 是通用電氣（GE）旗下 GE Multilin 系列推出的電機保護繼電器，專為工業自動化領域設計，用于監測和保護三相交流電機免受過載、短路、接地故障等損害。該繼電器集成 RTD（熱電阻）溫度傳感器輸入功能，可實時監測電機繞組溫度，結合多種保護機制實現精準故障預警與隔離。作為 GE Multilin 239 系列的核心型號，239-RTD-AN 通過模塊化設計支持靈活配置，廣泛應用于石油化工、電力、礦山等關鍵行業。
技術規格
| 參數名稱 | 參數值 |
|---|---|

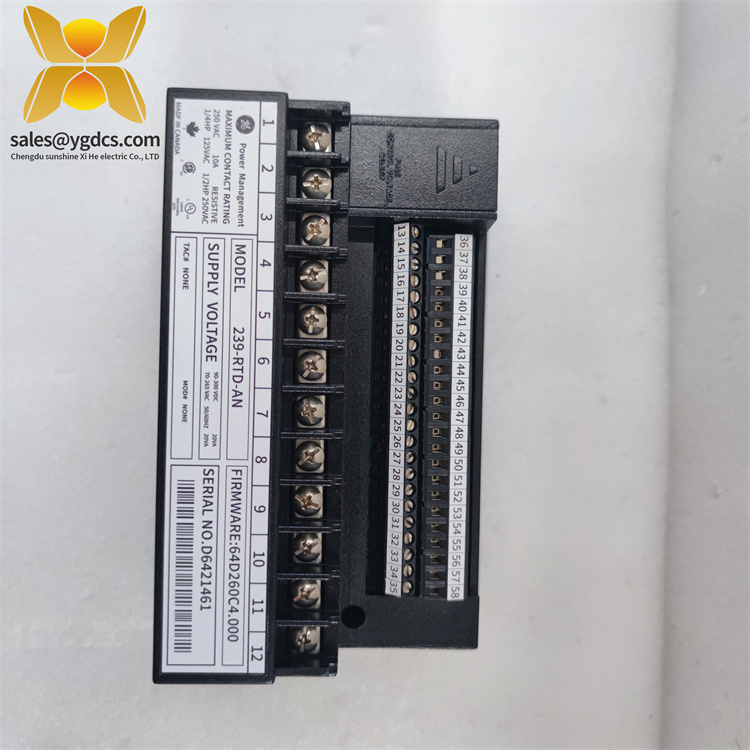

| 產品型號 | 239-RTD-AN |
| 制造商 | GE Multilin（現隸屬于 GE Vernova） |
| 產品類型 | 電機保護繼電器（帶 RTD 溫度監測） |
| 輸入類型 | 3 相電流輸入（無電壓輸入） 3 路可編程 RTD 輸入（支持鉑、鎳、銅類型） |
| 溫度范圍 | -200°C 至 500°C（取決于 RTD 類型） |
| 輸出配置 | 4 個 Form-C 輸出繼電器 1 個隔離模擬輸出（0-1/0-20/4-20 mA） |
| 通信接口 | RS485（支持 Modbus RTU 協議） |
| 電源要求 | 70-265V AC 或 90-300V DC |
| 工作溫度 | -40°C 至 70°C（存儲溫度） |
| 防護等級 | IP67（需配合防護外殼） |
| 認證標準 | UL、CSA 認證 |
| 物理尺寸 | 11.2cm×6.5cm×11cm（寬 × 高 × 深） |
核心功能與優勢
1. 全面的電機保護機制
- 多維度故障檢測：支持過載、短路、接地故障、欠壓、過壓、單相運行等保護功能，可通過軟件自定義閾值和延遲時間110。
- 溫度實時監控：集成 3 路 RTD 輸入，直接連接電機繞組或軸承的溫度傳感器，實現過熱預警與保護，避免因溫度異常導致的設備損壞58。
- 模擬量輸出：提供隔離模擬輸出（0-20 mA），可將電機電流、溫度等參數傳輸至 PLC 或 SCADA 系統，支持遠程監控與數據分析89。
2. 工業級可靠性設計
- 寬溫與抗干擾：支持 - 40°C 至 70°C 存儲溫度，適應極端工業環境；采用金屬外殼和電磁屏蔽設計，有效抵御振動和電磁干擾（EMI）513。
- 故障自診斷：內置看門狗定時器和非易失性存儲器，斷電后仍保留配置數據；通過 LCD 顯示屏實時顯示故障代碼和狀態信息，支持快速定位問題512。
- 冗余電源支持：兼容 AC/DC 雙電源輸入，確保在電力波動或故障時持續運行614。
3. 靈活的配置與擴展
- 可編程參數：通過 Enervista 239 Setup 軟件可自定義 RTD 類型、保護閾值、報警延遲等參數，支持離線配置和在線調試16。
- 模塊化擴展：可選配惡劣環境涂層（型號 239-RTD-AN-H），增強在粉塵、潮濕等環境中的耐用性；支持與 GE Multilin 其他模塊（如通信擴展卡）組合使用14。
- 遠程管理功能：通過 Modbus RTU 協議實現遠程參數修改、狀態查詢和固件升級，減少現場維護工作量610。
典型應用場景
1. 工業電機控制
- 泵與壓縮機保護：在石油化工行業中，239-RTD-AN 實時監測離心泵電機的溫度和電流，當檢測到過載或軸承過熱時，觸發停機并發送報警信號至中控系統110。
- 輸送帶系統：在礦山運輸線中，繼電器通過 RTD 傳感器監測電機繞組溫度，結合電流分析預測潛在故障，避免因電機損壞導致的生產中斷18。
2. 電力與能源管理
- 發電設備保護：在燃氣輪機輔助電機中，239-RTD-AN 監測電機運行狀態，當檢測到單相運行或接地故障時，快速切斷電源以保護設備和人員安全1013。
- 微電網控制：在分布式能源系統中，繼電器通過模擬輸出將電機負載數據傳輸至能源管理系統，優化電力分配并提升系統穩定性814。
3. 過程自動化
- 制藥生產線：在反應釜攪拌電機中，239-RTD-AN 結合 RTD 傳感器監測電機溫度，防止因散熱不良導致的藥物質量問題；同時通過 Modbus 接口將數據上傳至 MES 系統，實現生產過程追溯1016。
- 食品加工設備：在包裝機械電機中，繼電器檢測電流異常（如堵轉）并觸發停機，避免設備損壞和產品浪費15。
安裝與維護建議
- 系統集成
- 接線規范：使用屏蔽雙絞線連接 RTD 傳感器和模擬輸出，與動力電纜保持至少 30cm 間距以減少電磁干擾；RTD 輸入需采用 3 線制接法以消除線路電阻影響1213。
- 接地要求：金屬外殼需可靠接地（接地電阻≤4Ω），防止靜電積累和雷擊損壞110。
- 軟件配置
- 參數設置：通過 Enervista 軟件配置 RTD 類型（如 PT100）、報警閾值（如 150°C）和輸出繼電器邏輯，支持導入 / 導出配置文件以快速復制至多臺設備16。
- 通信協議：設置 Modbus 從機地址（默認 1）和波特率（19200 bps），確保與上位機通信正常614。
- 維護策略
- 定期校準：每年使用標準電阻箱驗證 RTD 測量精度，誤差應控制在 ±0.5% 以內；檢查輸出繼電器觸點磨損情況，必要時更換1213。
- 固件升級：通過 Enervista 軟件下載最新固件，修復潛在漏洞并增強功能；升級前需備份配置文件以防數據丟失16。
- 備件管理：建議儲備 1-2 個備用繼電器和 RTD 傳感器，縮短停機更換時間15。
產品保障與技術支持
GE 為239-RTD-AN 提供18 個月原廠質保，覆蓋材料與工藝缺陷。用戶可通過 GE 全球技術支持中心（7×24 小時響應）獲取固件更新、故障診斷等服務。對于關鍵任務系統，GE 還提供Predictivity?智能運維服務，通過 AI 分析電機運行數據，預測設備壽命并生成維護計劃，最大化系統可用性。此外，GE 認證培訓課程可幫助用戶技術團隊掌握繼電器的高級配置與調試技能。
總結：GE 239-RTD-AN 憑借其高精度溫度監測、多維度保護功能和靈活的擴展能力，成為工業電機控制的核心組件。無論是石油化工、電力還是過程自動化領域，該繼電器均能通過穩定的硬件架構與豐富的軟件生態，為用戶提供高效、安全的電機保護解決方案。
