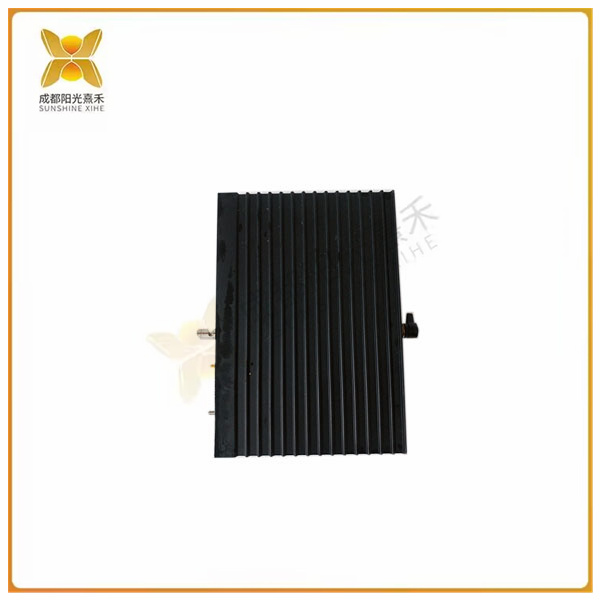

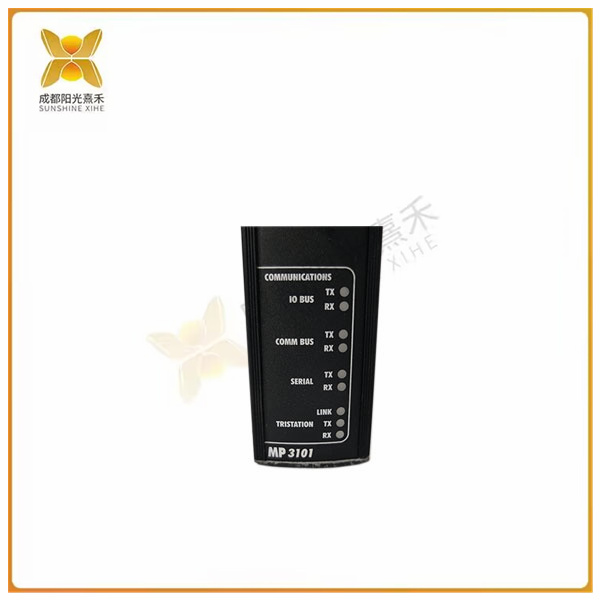

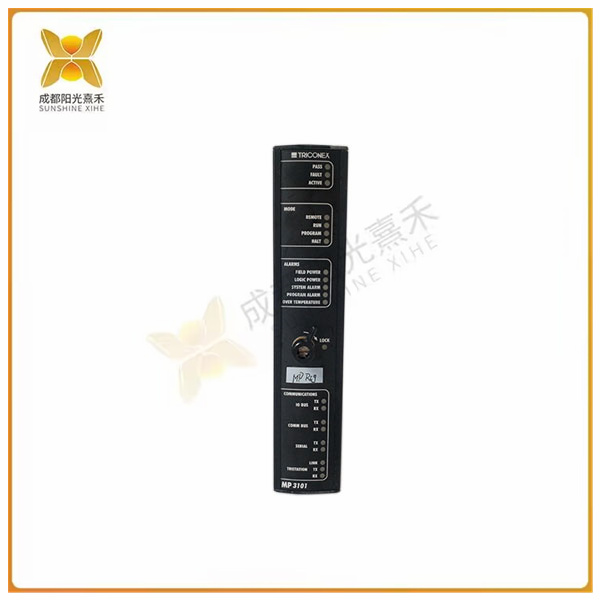

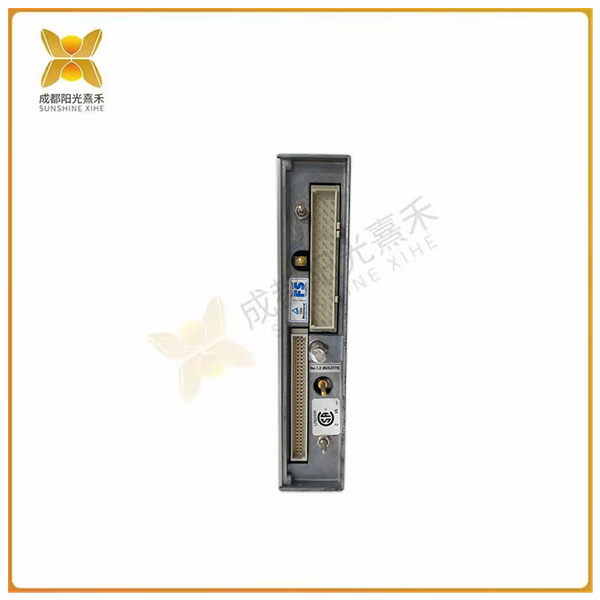

>>>>>型號:Triconex 3101 三重模塊化冗余主處理器 主處理器模塊

【功能描述】

型號：TRICONEX 3101，由于商品數量較多，只上傳了部分商品。如果您找不到您想要的商品，請咨詢賣家，我們將竭誠為您服務。

品牌：Triconex

產品編號:3101

產品類型：主處理器模塊

應用處理器

SX處理器：摩托羅拉MPC860,32位，50 MHz

閃存PROM：6 MB用于SX、IOX和受CRC保護的控制應用程序存儲

DRAM：16 MB用于SX控制應用程序執行以及程序和SOE數據字節奇偶校驗

NVRAM：8 KB，用于受CRC保護的保持變量

輸入/輸出處理器

IOX處理器：摩托羅拉MPC860,32位，50 MHz

DRAM：16 MB，用于IOX執行字節奇偶校驗

共享內存：128 KB，用于與SX字節奇偶校驗通信

診斷總線：2 Mbps HDLC，用于在MP通道之間傳輸I/O模塊診斷信息

邏輯電源

額定輸入電壓：24 V DC

工作電壓范圍：24 V DC–15%/+20%+5%AC紋波（+19.2/+30 V DC）

邏輯功率：最大8 W

絕對最大輸入電壓：33 V DC

絕對最大反向輸入電壓：–0.6V DC

重量：1.5公斤

此過程說明如何卸載SOE記錄器。如果您安裝了以前的版本

的SOE Recorder，您必須在安裝新版本之前將其卸載。

TRICONEX 3101 MP3101三重模塊化冗余主處理器Invensys/所有TMR數字輸入模塊支持對每個通道進行完整、持續的診斷。任何通道上的任何診斷失敗都會激活模塊故障指示器，進而激活底盤警報信號。模塊故障指示器指示通道故障，而不是模塊故障。模塊保證在出現單一故障時正常運行，并可能在某些類型的多重故障下繼續正常運行。

 >>>>>型號:Triconex 3101 三重模塊化冗余主處理器 主處理器模塊

【英文介紹】

Model: TRICONEX 3101, due to the large number of products, only some products were uploaded. If you can't find the item you are looking for, please consult the seller and we will be happy to serve you.

Brand: Triconex

Product Number :3101

Product type: Main processor module

Application processor

SX Processor: MOTOROLA MPC860, 32-bit, 50 MHz

Flash PROM: 6 MB for SX, IOX, and CRC-protected control application storage

DRAM: 16 MB for SX control application execution and program and SOE data byte parity

NVRAM: 8 KB for CRC-protected hold variables

Input/output processor

IOX Processor: MOTOROLA MPC860, 32-bit, 50 MHz

DRAM: 16 MB for IOX to perform byte parity

Shared memory: 128 KB for communication with SX byte parity

Diagnostic bus: 2 Mbps HDLC for transmitting I/O module diagnostic information between MP channels

Logic power supply

Rated input voltage: 24 V DC

Operating voltage range: 24 V DC - 15%/+20%+5%AC ripple (+19.2/+30 V DC)

Logic power: Max. 8 W

Absolute maximum input voltage: 33 V DC

Absolute maximum reverse input voltage: -0.6V DC

Weight: 1.5 kg

This procedure explains how to uninstall the SOE recorder. If you installed a previous version

SOE Recorder, you must uninstall it before installing a new version.

TRICONEX 3101 MP3101 Triple modular redundant main Processor Invensys/ All TMR digital input modules enable complete, continuous diagnostics for each channel. Any diagnostic failure on any channel activates the module fault indicator, which in turn activates the chassis alarm signal. The module failure indicator indicates channel failure, not module failure. The module is guaranteed to function properly in the event of a single failure and may continue to function properly in some types of multiple failures.
