PXLE-6544  |  數字波形儀器  |  用于隔離式模擬輸出應用

　　型號：PXLE-6544

　　特征：

　　用于信號連接的 26 螺絲端子

　　用于隔離式模擬輸出應用

　　屏蔽，可實現快速、方便的信號連接

　　安裝在SCXI模塊的前面

　　National Instruments PXIe-6544 PXI 數字 波形 儀器

　　100 MHz、32通道、3.3 V PXIe-6544(部件號：780992-02、780992-03和196524C-02L)是一款數字波形發生器和分析儀，用于從單個端子設置具有32個引腳的接口。NI PXIe-6544 可以 測試 高達 100 MHz 的 計算機 化 波形， 并 設置 從 晶體管 到 晶體管 邏輯 (TTL) 的 基本 電壓 電平 接口。此外， PXIe-6544 還 具有 高級 同步 功能， 可 構建 每 組 混合 信號 測試 框架 和 數字 定 時 功能。用戶 可以 利用 NI PXIe-6544 在 32 條線路 上 創建 信息 ( 連續 或 連續 的 信息， 以 最 高 的 時鐘 速率 測試 DAC。用戶 還 可以 將 該 小 工具 與 其他 幾 臺 NI 儀器 (包括 數字化儀 或 源 測量 單元 (SMU) ) 配對 ， 以 描述 DAC 以 更高 的 速率 進行 不同 的 測試。

　　PXIe-6544 的 流 流 速率 為 660 MB/s(主機 PC 內存)和 400 MB/s((主機 PC) 內存 傳輸 速率 的 傳輸 速率 為 400 MB/s。該數字波形儀器可用于流式傳輸用于生成或采集的高質量計算機化視頻信號以及 LCD 屏幕、電視部件、高質量信號(60 Hz 時高達 1080 p)、射頻基帶小工具和高清收音機。

　　NI PXIe 6544 還 具有 改進 的 時 序 和 同步 能力。板載可用的 DDS 時鐘提供高達 100 MHz 的亞赫茲分辨率，幫助用戶在不使用外部時鐘的情況下以更高的精度為信息時鐘(生成或采集)。同樣，需要自我肯定的時鐘頻率，并通過PXI Express機箱的背板或通過小工具前板上的SMB連接器將已安裝的時鐘交換到不同的儀器。

　　Model: PXLE-6544

　　Features:

　　26 screw terminals for signal connections

　　For isolated analog output applications

　　Shielding, can achieve fast and convenient signal connection

　　It is installed in front of the SCXI module

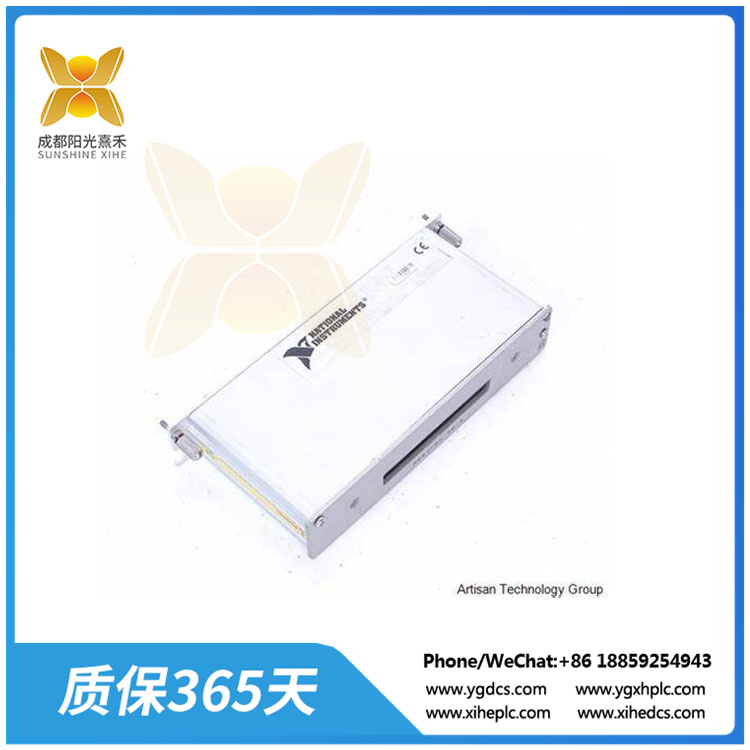

　　National Instruments PXIe-6544 PXI digital waveform instrument

　　The 100 MHz, 32 channel, 3.3V PXIe-6544 (Part number: 780992-02, 780992-03 and 196524C-02L) is a digital waveform generator and analyzer for setting up interfaces with 32 pins from a single terminal. The NI PXIe-6544 can test computerized waveforms up to 100 MHz and set the basic voltage level interface from transistor to transistor logic (TTL). In addition, the PXIe-6544 has advanced synchronization capabilities to build each set of mixed-signal test frameworks and digital timing capabilities. Users can use the NI PXIe-6544 to create information (contiguous or continuous information) on 32 lines to test the DAC at the highest clock rate. Users can also pair the gadget with several other NI instruments, including digitizers or source measurement units (SMUs), to describe Dacs performing different tests at higher rates.

　　The PXIe-6544 has a flow rate of 660 MB/s (host PC memory) and a transfer rate of 400 MB/s (host PC memory). The digital waveform instrument can be used to stream high-quality computerized video signals for generation or acquisition as well as LCD screens, TV components, high-quality signals (up to 1080p at 60 Hz), RF baseband gadgets, and HD radios.

　　The NI PXIe 6544 also features improved time sequence and synchronization capabilities. The onboard available DDS clock provides sub-hertz resolution of up to 100 MHz, helping users clock (generate or collect) information with greater accuracy without the use of an external clock. Again, a self-affirming clock frequency is required and the installed clock is swapped to different instruments either through the backplane of the PXI Express chassis or through the SMB connector on the front board of the gadget.
