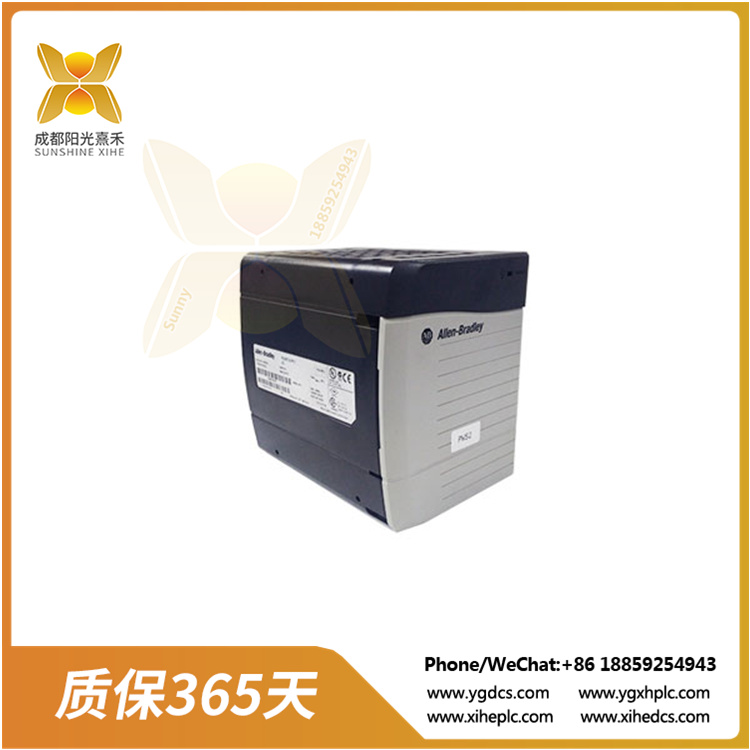

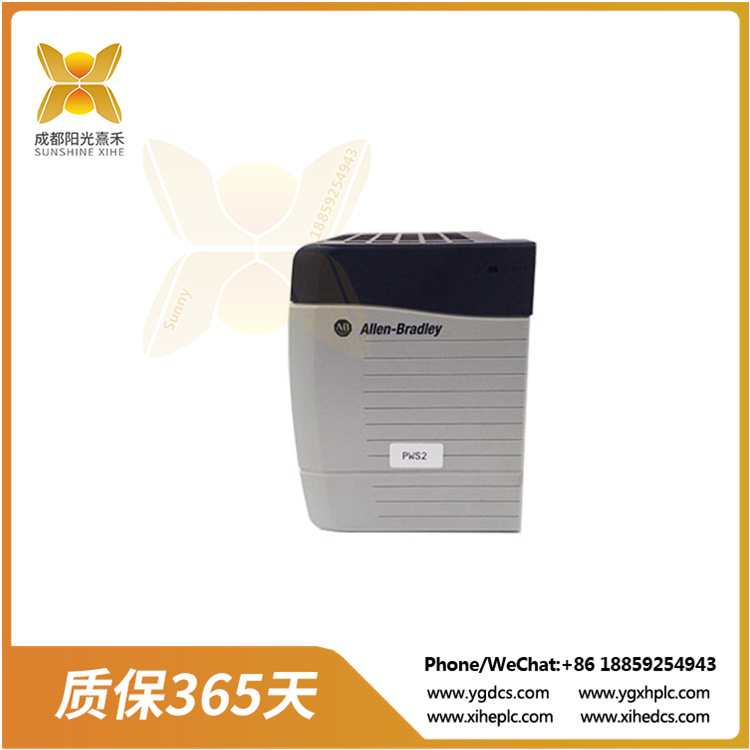

1756-PA72 是 Allen-Bradley（羅克韋爾自動化）生產的 ControlLogix 系列的標準電源模塊，它的主要功能是為 ControlLogix 機箱的背板提供電源，確保連接到機箱的每個模塊都能夠正常運行。
以下是該模塊的詳細規格和特點：
輸入電壓范圍：85-265 VAC。
頻率范圍：47-63 Hz。
輸出功率：在 0-60°C (32-140°F) 時為 75 W。
電流容量：3.3VDC 時為 4A；5.1VDC 時為 10A；24VDC 時為 2.8A。
保持時間：在不同交流電壓下，保持時間分別為 85VAC 時 5 個周期，120VAC 時 6 個周期，200VAC 時 6 個周期，240VAC 時 6 個周期。保持時間指的是電源對輸入電壓移除和 DC 電源故障的反應時間。
安裝位置：通常安裝在機箱的最左側，不占用 ControlLogix 插槽。
兼容機箱：可以安裝在 1756-A4、1756-A7、1756-A10、1756-A13 和 1756-A17 等不同系列的 ControlLogix 機箱中。
物理尺寸：14.0 x 11.2 x 14.5 厘米 (5.51 x 4.41 x 5.71 英寸)。
重量：大約 0.95 千克 (2.10 磅)。
功耗：在 0 至 60 攝氏度 (32 至 140 華氏度) 下為 25 瓦。
功率耗散：85.3 BTU/小時。
最大浪涌電流：20 安培。
過流保護：提供內置過流保護，用戶需提供最大 15 安培的保護。
最大變壓器負載：100 伏安。
電壓隔離：250 伏特連續電壓。
絕緣類型：加強型，3500 伏特 DC 下測試 60 秒。
1756-PA72 電源模塊設計用于在工業環境中提供穩定的電源，確保 ControlLogix 系統的可靠運行。它適用于多種工業自動化應用，并且需要安裝在適當?shù)耐鈿?nèi)以保護硬件免受污染物和干擾。該模塊不適用于冗余電源應用，但可用于分布式 I/O 架構。
The 1756-PA72 is a standard power module in the ControlLogix series produced by Allen-Bradley (Rockwell Automation), and its main function is to provide power to the backplane of the ControlLogix case, ensuring that every module connected to the case is able to function properly.
The following are the detailed specifications and features of the module:
Input voltage range: 85-265 VAC.
Frequency range: 47-63 Hz.
Output power: 75 W at 0-60°C (32-140°F).
Current capacity: 4A at 3.3VDC; 5.1 10A for VDC; 2.8A at 24VDC.
Holding time: Under different AC voltages, the holding time is 5 cycles at 85VAC, 6 cycles at 120VAC, 6 cycles at 200VAC, and 6 cycles at 240VAC. Hold time refers to the reaction time of the power supply to the removal of the input voltage and the DC power failure.
Installation position: It is usually installed on the leftmost side of the chassis and does not occupy the ControlLogix slot.
Compatible chassis: Can be installed in different series of ControlLogix chassis such as 1756-A4, 1756-A7, 1756-A10, 1756-A13 and 1756-A17.
Physical dimensions: 14.0 x 11.2 x 14.5 cm (5.51 x 4.41 x 5.71 inches).
Weight: Approximately 0.95 kg (2.10 lb).
Power consumption: 25 watts at 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit).
Power dissipation: 85.3 BTU/ hour.
Maximum surge current: 20 amps.
Overcurrent protection: Provides built-in overcurrent protection, and users need to provide protection up to 15 amps.
Maximum transformer load: 100 volt-ampere.
Voltage isolation: 250 V continuous voltage.
Insulation type: Enhanced, test for 60 seconds at 3500 volts DC.
The 1756-PA72 power module is designed to provide a stable power supply in industrial environments, ensuring reliable operation of the ControlLogix system. It is suitable for a variety of industrial automation applications and needs to be installed in a proper housing to protect the hardware from contaminants and interference. The module is not suitable for redundant power applications, but can be used in distributed I/O architectures.
