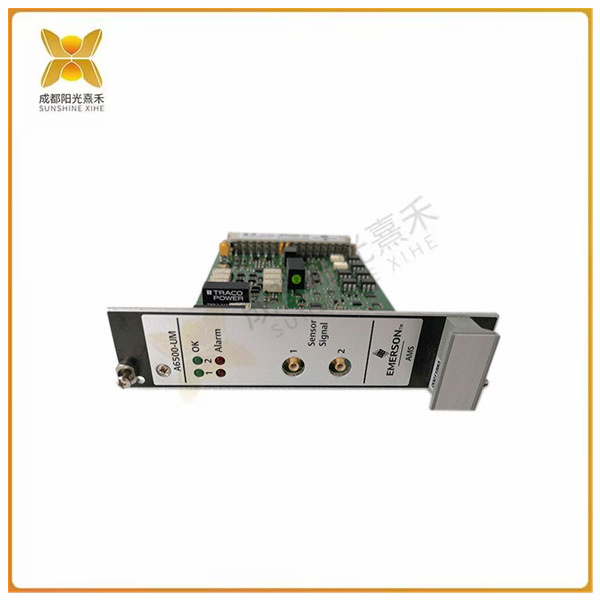

>>>>>型號:A6500-UM 通用型監測模塊  用于軸相對振動測量

【功能描述】

A6500-UM——通用型監測模塊

用于軸相對振動測量

軸相對振動模式用于提供給工廠中最關鍵旋轉設備以提高可靠性。該功能與其它

CSI A6500 ATG監測模塊配合使用時，可形成一個完整的API 670機械保護監測系統。

其應用包括汽輪機、燃氣輪機、壓縮機和水輪機。

軸相對振動測量的主要功能是通過被測量參數與報警設定值進行比較，驅動報警和

繼電器輸出，從而準確監測軸相對振動并以可靠的方式保護設備。

軸相對振動包括一個穿過軸承殼體安裝或安裝在軸承內部以旋轉軸或監測目標安裝

在軸承外殼上以旋轉軸作為監測目標的位移傳感器。

位移傳感器是一種非接觸式傳感器，用于測量軸的位置和運動。由于該位移傳感器

安裝在軸承上，監測的參數被稱為軸相對振動，也就是軸相對于軸承殼體的振動。

軸相對振動是所有滑動軸承機器上用于預測和保護監測的重要測量指標。當機殼重

量遠大于轉子，且預計軸承殼體不會在0~正常運轉轉速之間振動時，應選擇軸相對

振動。當軸承殼體和轉子質量接近于相等時，若軸承殼體更可能振動且影響軸相對

振動讀數，則有時會選擇軸絕對振動測量

雙通道、3U尺寸的單槽插入式模塊比傳統

四通道、6U尺寸的卡件節省了一半的機間。

?符合API 670且支持熱插拔的模塊。

?支持遠程控制限值倍增和跳機旁路。

?前后緩沖和比例輸出，0/4–20mA輸出。

?自檢設施包括監測硬件、電源輸入、硬件

溫度、傳感器和電纜。

?與位移傳感器PR6422、PR6423、PR6424、

PR6425和前置器CON 011/91、021/91、

041/91配合使用
