>>>>>型號:SCXI-1193 射頻多路復用器開關模塊 無端接多路復用器
【功能描述】

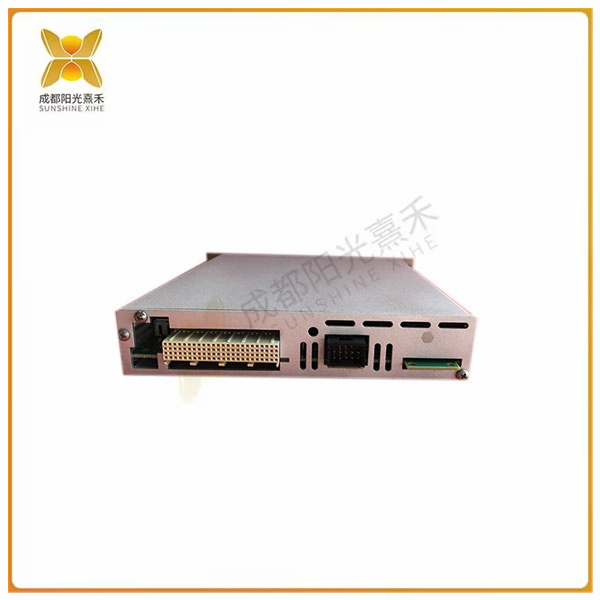

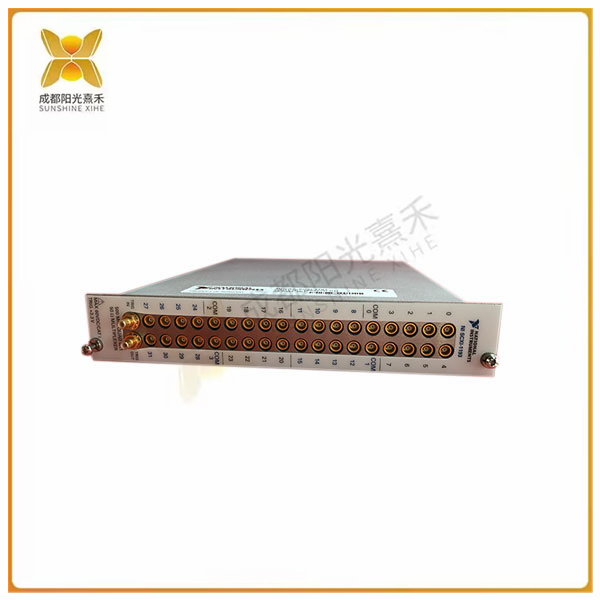

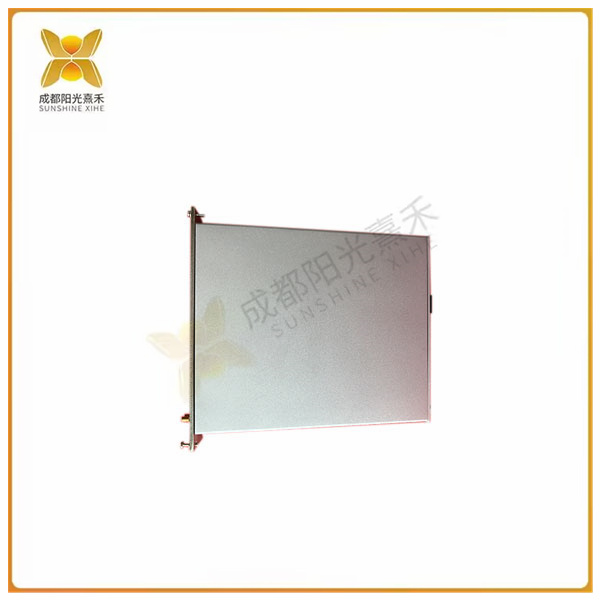

National Instruments SCXI-1193 射頻多路復用器開關模塊
NI SCXI-1193 （部件號： 776572-93） 是 一 款 高密度 32 通道 射頻 多路 復用 器 開關 模 塊， 可 布置 為 無 端接 多路 復 用 器 、 外部 端接 多路 復用 器 或 多 維 稀疏 矩陣。每種布置都可以承受從直流到超過 500 MHz 的信號頻率。該模塊有一個插槽，并利用高密度推入式 MCX 連接器進行離散但易于管理的布線。該模塊不支持將信號定向到高壓模擬總線。SCXI-1193 可 與 高 頻 設備 集成， 包括 PXI-5404 頻率 發生 器 和 PXI-5112 高速 數字 化 儀。
SCXI 1193可實現以下拓?fù)浣Y(jié)構：四通道8 x 1多路復用器、四通道4 x 1端接多路復用器、雙通道16 x 1多路復用器、雙通道8 x 1端接多路復用器、32 x 1多路復用器、16 x 1端接多路復用器和獨立模塊。該射頻多路復用器開關模塊可與多種不同的電纜一起使用。這些電纜包括：MCX-MCX 電纜、MCX-BNC 電纜、MCX-SMB 電纜或 MCX-SMA 電纜。每根電纜的長度均為 0.3 m 或 1.0 m。還有一個 50 歐姆 MCX 終結器可用。當 50 歐姆 MCX 端接器位于 32 個通道中的一半時，用戶可以將該模塊用作端接多路復用器。該器件的直流電源要求為 +5 VDC（50 mA）、+18.5 VDC 至 +25 VDC（170 mA）和 -18.5 VDC 至 -25 VDC（170 mA）。NI SCXI-1193 模 塊 有 36 個 用于 I/ O 連接器 的 MCX 插孔、 2 個 用于 觸發 連接器 的 SMB 插孔、 銀 鈀 和 金 制成的 繼電器， 最大 掃描 速率 為 每 秒 100 次 操作。該器件具有機電閉鎖繼電器類型。NI 設備 重 2 盎司
>>>>>型號:SCXI-1193 射頻多路復用器開關模塊 無端接多路復用器
【英文介紹】
National Instruments SCXI-1193 RF multiplexer switch module
The NI SCXI-1193 (Part number: 776572-93) is a high-density 32-channel RF multiplexer switch module that can be arranged as an unterminated multiplexer, an externally terminated multiplexer, or a multi-dimensional sparse matrix. Each arrangement can withstand signal frequencies from DC to over 500 MHz. The module has a slot and utilizes high-density push-in MCX connectors for discrete but manageable wiring. The module does not support directing the signal to the high voltage analog bus. The SCXI-1193 can be integrated with high frequency devices, including the PXI-5404 frequency generator and the PXI-5112 high-speed digitizer.
The SCXI 1193 enables the following topologies: four-channel 8 x 1 multiplexer, four-channel 4 x 1 terminated multiplexer, dual-channel 16 x 1 multiplexer, dual-channel 8 x 1 terminated multiplexer, 32 x 1 multiplexer, 16 x 1 terminated multiplexer, and standalone modules. The RF multiplexer switch module can be used with a variety of different cables. These cables include: MCX-MCX cable, MCX-BNC cable, MCX-SMB cable, or MCX-SMA cable. The length of each cable is 0.3 m or 1.0 m. There is also a 50 ohm MCX terminator available. When the 50 ohm MCX terminator is located in half of the 32 channels, the user can use the module as an end multiplexer. The DC power requirements for this device are +5 VDC (50 mA), +18.5 VDC to +25 VDC (170 mA), and -18.5 VDC to -25 VDC (170 mA). The NI SCXI-1193 module has 36 MCX jacks for I/ O connectors, 2 SMB jacks for triggering connectors, relays made of silver palladium and gold, and a maximum scan rate of 100 operations per second. The device has an electromechanical latching relay type. The NI device weighs 2 ounces
